思邁奧SMA-CZ12機動式電視會議保障箱采用標準機架結構，具備小型化、一體化、多功能便攜性多媒體交互特性，具有較高的集成度和靈活性。系統融合了網絡自適應技術、音頻處理技術、錄播技術、視頻編解碼技術、中控技術等多項高新技術，主要用于應急現場電視會議保障。
一、產品概況
思邁奧SMA-CZ12機動式電視會議保障箱采用標準機架結構，具備小型化、一體化、多功能便攜性多媒體交互特性，具有較高的集成度和靈活性。系統融合了網絡自適應技術、音頻處理技術、錄播技術、視頻編解碼技術、中控技術等多項高新技術，主要用于應急現場電視會議保障。
本產品可根據用戶需求實現接入E1專網、IP專網、衛星專網等多種網絡。該系統可以獨立工作，也能與其它保障通信箱及指揮中心聯網協同工作，通過它，既可將現場采集的音視頻數據通過多種通信鏈路傳輸至指揮中心，也可以發送給其它作戰單元，是一個可快速搭建的多媒體平臺和臨時指揮中心，該產品廣泛應用于各部隊、人防、應急等領域。
二、設備組成
機動式電視會議保障箱包含一體化防護箱、顯示模塊、視頻矩陣模塊、音頻處理模塊、功率擴聲模塊、話咪模塊、中控模塊、視頻采集模塊、網絡交換模塊、電源模塊和視頻編解碼模塊。
三、功能特點
1.系統具備高度集成、移動便攜、部署靈活的特點，快速構建臨時指揮所，與指揮中心和其他保障通信箱互聯互通。
2.整機結構抗震能力強，性能穩定，適合野戰車輛運輸。
3.操作簡單，十分鐘搭建，一鍵開啟，快速實現遠程電視會議。
四、參數規格
視頻矩陣模塊 | |
視頻輸入輸出接口 | 輸入/輸出視頻接口支持HDMI、VGA、DVI、SDI、HDBaseT |
分辨率 | 1920*1080 |
視頻帶寬 | 1.65Gbps/165MHz |
視頻 | 支持視頻分辨率調節功能，支持EDID功能，支持自定義命名功能 |
音頻處理模塊 | |
音頻輸入 | 3Pin鳳凰接口≥2個；平衡音頻輸出：3Pin鳳凰接口≥1個；非平衡音頻輸入：蓮花接口≥2個； 非平衡音頻輸出：6.35三芯接口≥1個 |
頻率 | 20～20kHz (±1dB)， |
總諧波失真(THD+N) | ≤0.01% @1kHz |
內置音箱 | 2*10W |
外置音箱接口 | 卡農頭2*250W |
負載阻抗 | 支持8Ω和4Ω |
幻象供電 | DC48V |
其他特性 | 具備音頻信號混音處理功能、反饋抑制功能和回聲消除功能 |
顯示觸控模塊 | |
顯示屏特性 | 17.3英寸全高清屏，色彩16.7M，亮度300cd/m2 |
分辨率 | 1920*1080 |
觸控屏特性 | 電容屏10.1寸，可控制視頻切換，分割，音量大小調節，攝像機調節控制 |
輸入 | SDI (可選), HDMI, DVI, VGA, YPbPr, Video, Audio, Aduio |
電壓 | ≤10W |
會議終端 | |
支持協議 | SIP、MGCP、H.232、H.248、H.320、SIP-I、SCTP、ISUP、TUP、協議 |
網絡交換 | 8口10/100/100Mbps自適應以太網口，交換容量≧16Gbps，包轉發率≧12Mbps |
接口 | 支持IP/E1會議模塊組網接入功能，支持2M、4M帶寬組網 |
錄播模塊 | |
特性 | 具有錄制、播放、更名、鎖定、刪除、檢索，支持觸控屏和管理軟件控制方式 |
硬盤容量 | 存儲容量500GB SSD硬盤 |
物理特性 | |

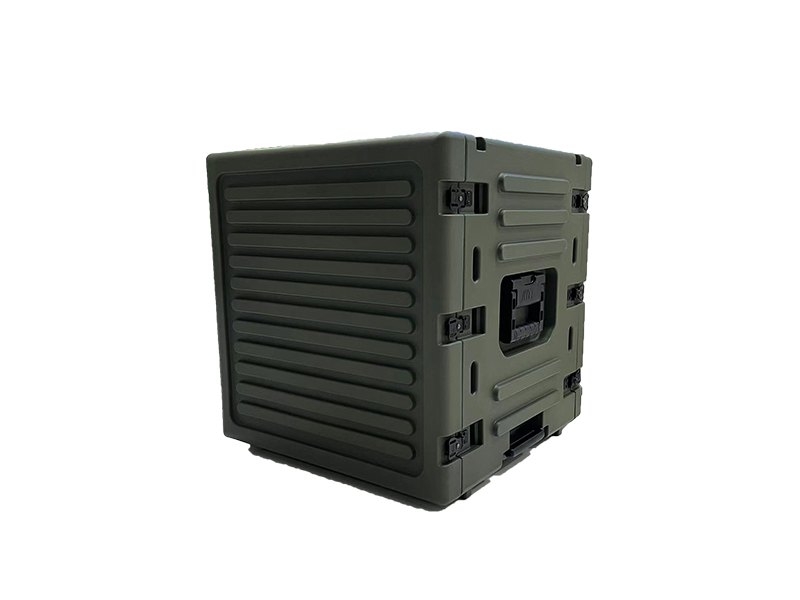

防護箱 | 軍綠色防護箱體，堅固耐用，防水、防塵、防跌落 |
電源與功耗 | 電源源輸入適應范圍：245VAC?264VAC；支持移動模塊供電（可選配置，支持4-6小時供電），最大功耗：230W |
工作溫度 | -20℃~+55℃ |
重量 | 45kg |
尺寸 | 610*589*600mm |
